КБ Смирнова

Изделие N185
Аэросани-амфибия «ТУПОЛЕВ» А-3

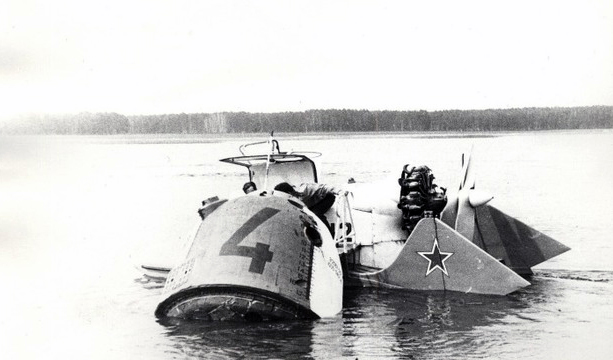

Испытания первого образца аэросаней-амфибии А-3, разработанных под руководством инженера Глеба Васильевича Махоткина,  ведущего конструктора в отделе технических проектов КБ Туполева, прошли в 1961 году на Истринском водохранилище. К маю 1962 г. после окончания испытаний и необходимых доработок машину передали Министерству связи для ее опытной эксплуатации. С учетом полученных замечаний шла работа по выпуску технической документации для серийного выпуска. Вносились и серьезные конструктивные изменения.

Одна из основных доработок была связана с появлением на амфибии небольшого редана. Для северных рек с редкими селениями по их берегам было очень важно, чтобы амфибия имела большую дальность движения по воде. Это можно было сделать за счет увеличения скорости. Классический редан здесь был неприменим - его пришлось бы снимать зимой для движения по снегу. После долгих исканий удалось найти изящное инженерное решение. За центром тяжести амфибии был установлен небольшой накладной редан. Испытания полностью подтвердили правильность принятого решения. Скорость на воде увеличилась, скольжение по снегу хуже не стало. Летом 1964 г. необходимые чертежи были переданы на серийный завод.

Далекая северная река Пинега не случайно была выбрана для испытаний и службы аэросаней-амфибии. Здесь наилучшим образом могли быть проверены и использованы все универсальные возможности новой машины с маркой ТУ, которая, в отличие от классических аэросаней, могла эксплуатироваться круглогодично.

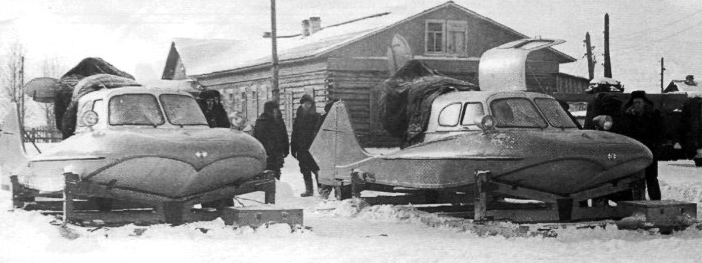

14 сентября 1964 г. были выпущены первые серийные аэросани-амфибия А-З, а к январю 1965 г. в народном хозяйстве трудилось уже около 100 машин. Они использовались для связи, оказания медицинской помощи, перевозки пассажиров и грузов, проведения спасательных работ в условиях бездорожья - и все это вне зависимости от времени года. В отчете по испытаниям отмечалось, что малая удельная нагрузка на специально спрофилированное днище позволяет глиссировать по снегу и воде с минимально возможным сопротивлением и одновременно повышает проходимость по битому льду и несудоходным водоемам.

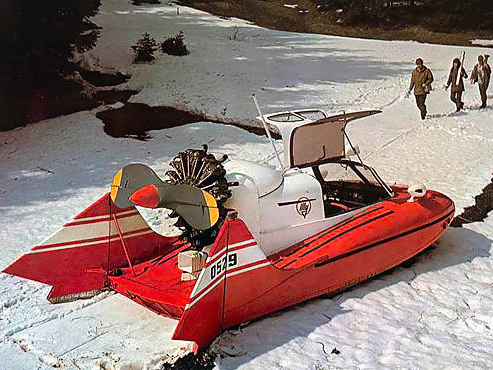

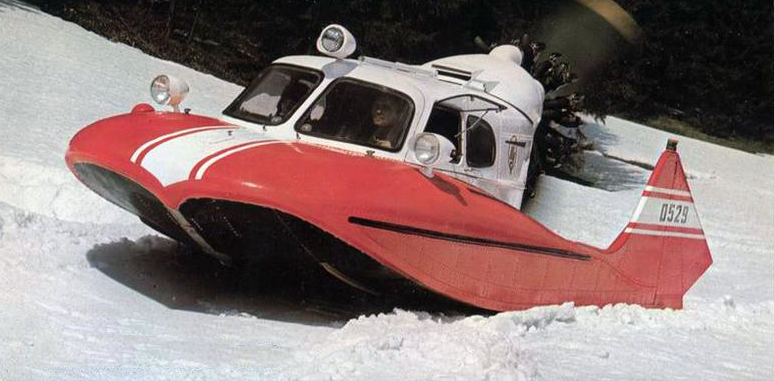

Аэросани А-3 могли преодолевать заросшие водоемы, мелководье глубиной до 5 см. С уменьшением глубины скорость и дальность хода увеличивались. При движении по рыхлому снегу машина скользила по поверхности, оставляя за собой неглубокую колею. Скоростные характеристики амфибии в меньшей степени зависят от оттепели, чем у обычных аэросаней, имеющих высокую удельную нагрузку и гладкую подошву лыж. Глубокий снег, наледи машина проходила без снижения скорости и незаметно для пассажиров.

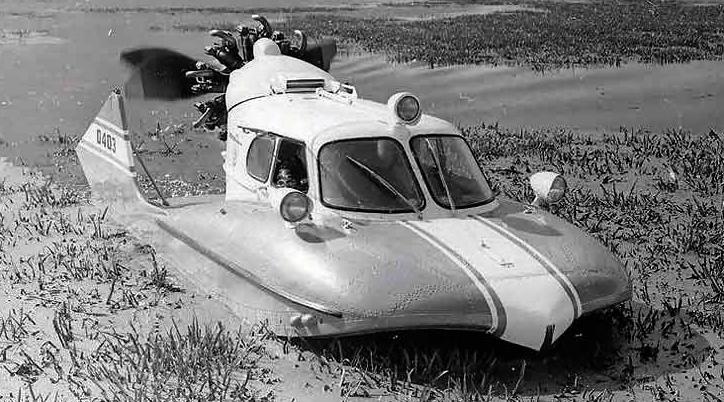

Плавные формы амфибии, отсутствие выступающих частей, помимо уменьшения сопротивления позволяли ей проходить по метровому кустарнику и редкому лесу. Основной элемент конструкции амфибии - корпус - был металлическим. Клепаная полумонококовая герметичная конструкция состояла из поперечного и продольного силовых наборов и обшивки. Скользящая основа лыжи-лодки выполнялась из наклеенных снаружи листов полиэтилена и стеклопластика. По контуру полиэтилен крепился дополнительно болтами.

Лыжа-лодка двумя шпангоутами разбита на три герметических отсека, обеспечивающих непотопляемость при повреждении корпуса. Во втором, центральном, отсеке находится отапливаемая кабина. Носовая часть кабины закрыта фонарем, кормовая - пилоном. В кабине установлены четыре кресла с откидывающимися спинками и амортизаторами. В пассажирском варианте в кормовой части кабины установлено двойное общее сидение. Рабочее место водителя расположено в передней части кабины слева и оборудовано штурвалом, приборной доской и пультом управления двигательной, топливной и воздушной системами.

В носовой части лыжи-лодки расположен багажник, а по бортам - топливные баки емкостью 350 л. В двигательном отсеке, за кабиной, размещено все оборудование силовой установки, а также оборудование обогрева кабины и двигателя перед запуском.

На амфибии устанавливался двигатель М-14Б мощностью 350 л. с. Подмоторная рама и системы двигателя позволяли устанавливать двигатель АИ-14Р мощностью 260 л. с. На амфибиях ранних выпусков устанавливались авиационные двигатели М-11. Для аэросаней-амфибии Г.В. Махоткиным был спроектирован специальный воздушный винт малого диаметра с высоким коэффициентом полезного действия на эксплуатационных скоростях. Это позволило разместить винт в пределах ширины лодки между разнесенным вертикальным оперением, что не только предохраняло людей от случайного попадания в опасную зону, но и защищало его от повреждений. Небольшой диаметр, равный всего 1,9 м, обеспечил низкое положение центра тяжести силовой установки. Аэросани-амфибия по курсу управлялись двумя рулями. На верхнюю часть рулей действовала струя от винта, а нижняя работала в снегу или в воде. С помощью дифференциального механизма системы управления осуществлялся и поворот, и торможение "плугом" (рули раздвигаются в стороны).

Хорошая маневренность и устойчивость достигались эффективной системой управления и воздушным винтом малого диаметра. Тяга двигателя позволяла преодолевать подъемы до 15 гр. (кратковременно до 30 гр.), а система торможения - спуски на уклонах с такими же пределами.

Светотехническое оборудование допускало уверенную эксплуатацию в ночное время. Небольшие габариты позволяли транспортировать амфибию на грузовом автомобиле, самолете, на внешней подвеске вертолета.

Создание амфибии А-3 было отмечено в 1965 г. наградами ВДНХ. Предприятию был вручен диплом 1 степени, а "главные" конструкторы были награждены медалями: Г. В. Махоткин - золотой, В. М. Татаринов - серебряной, А, Д, Воробьев, В. В. Меркулов В. Т. Жвакин - бронзовыми. Удачная и технологичная конструкция А-3 обеспечила им большой спрос. Они успешно использовались в северных районах страны, работая на реках Онега, Пинега, Мезень, Северная Двина и Лена. С 1974 г. они обслуживали населенные пункты по трассе БАМ. А-3 нашли применение в пограничных войсках, в поисково-спасательной службе отряда космонавтов. С помощью амфибии успешно снимались эпизоды кинокартины С. Бондарчука "Война и мир". В феврале 19б5 г. Туполев получил от него благодарственное письмо, в котором отмечалось, что "...съемка с аэросаней, изготовленных Вашим КБ, дала отличный результат. Аэросани идут очень плавно, без толчков и дрожания".

Запросы на амфибию поступали в КБ от самых различных организаций со всех концов СССР: от Караганды и Перми, Валдая и Колымы, Тюмени и Камчатки, Горького и Якутска! Да это и неудивительно. Себестоимость перевозок на А-3 была в два раза меньше, чем на аэросанях, и на 30 % меньше, чем на катерах. При одинаковой коммерческой нагрузке дальность хода А-3 в 2 - 2,5 раза превышала дальность хода лыжных аэросаней. Амфибия А-3 демонстрировалась в Финляндии, Швеции, Японии, Италии, Ираке, Чили, Канаде, Бразилии, Кувейте, бывших соцстранах.

Такой успех побудил министра авиационной промышленности П. В. Дементьева рассказать об А-3 Генеральному секретарю ЦК КПСС Л. И. Брежневу. Леонид Ильич был любителем технических новинок, особенно если они могли быть полезными в охотничьем деле, и пожелал ознакомиться с этой машиной. Несколько саней были отправлены в Государственный заказник Завидово, Брежневу они пришлись по душе. Он сам сидел за рулем, катал иностранных гостей. В одну из поездок он выразил желание иметь для охотничьих целей сани меньших размеров. Тогда желания главы государства не обсуждались. "Малое КБ" Махоткина приступило к созданию "брежневской" модификации А-3. Технической документации на нее не сохранилось. Однако один из создателей этой машины, инженер-конструктор Р. А. Чилингаров, любезно сообщил основные данные этой амфибии. Ее вес составлял 400 кг при длине в 4,5 м и ширине в 1,8 м. Четырехместная машина с двигателем "Нельсон" мощностью в 35 л. с. развивала на воде и по снегу скорость порядка 40 - 50 км/ч. Всего их было построено три. Две были переданы в Завидово, третья использовалась на базе в Дубне для испытательных целей.

Серийное производство амфибий А-3 продолжалось более 20 лет. Они были защищены патентами Швеции и Финляндии, экспортировались в ряд стран.

Цитаты из рекламного проспекта гласили:
«Аэросани-амфибия используются как средство связи, перевозки грузов, пассажиров и проведения спасательных работ в условиях бездорожья...Аэросани-амфибия проходят заросшие водоемы, мелководье глубиной до 0,05 метра и даже отмели протяженностью 50—100 метров... Плавные формы амфибии, отсутствие выступающих частей позволяют проходить по метровому кустарнику и редкому лесу... При движении по твердой дороге машина идет на длинном киле, сглаживая все неровности поверхности. Малая удельная нагрузка на специально спрофилированное днище (меньшая в шесть раз нагрузки на лыжи обычных аэросаней) позволяет глиссировать как по снегу, так и по воде с высоким гидродинамическим качеством...»

Когда говорят об А-3, не все знают, что было несколько довольно сильно отличающихся вариантов. Середина 60-х - с двигателем М-11фр - 160 л.с. , пять цилиндров, панель приборов из трех отдельных частей. Середина 70-х - с двигателем АИ-14 - 260 л.с., первые варианты с панелью приборов из трех частей, потом переход на моноблочную приборную панель. Потом замена двигателя на М-14Б - 350 л.с., по видимому где то в конце 70-х. В 80-х -  кардинальное изменение конструкции днища. Уменьшена килеватость, в носу добавлено стационарное амортизирующее устройство с пневмобаллонами вместо резинки  на выпуске 70-х. Ласты сделаны не съемными, а деталью корпуса. В топливные баки установлены топливомеры, на некоторых стояли самолетные переговорные устройства, комплектация дополнена двумя радиостанциями и электронными отмашками. Стали устанавливать четыре кресла вместо двух.

В дальнейшем они широко применялись не только для спасения космонавтов, но и в охране границ нашего государства при патрулировании в сложнопроходимых местах, освоении несметных богатств Севера и Сибири.

Серийное производство амфибий А-3 хоть и продолжалось более 20 лет, но при этом было выпущено всего 800 экземпляров.

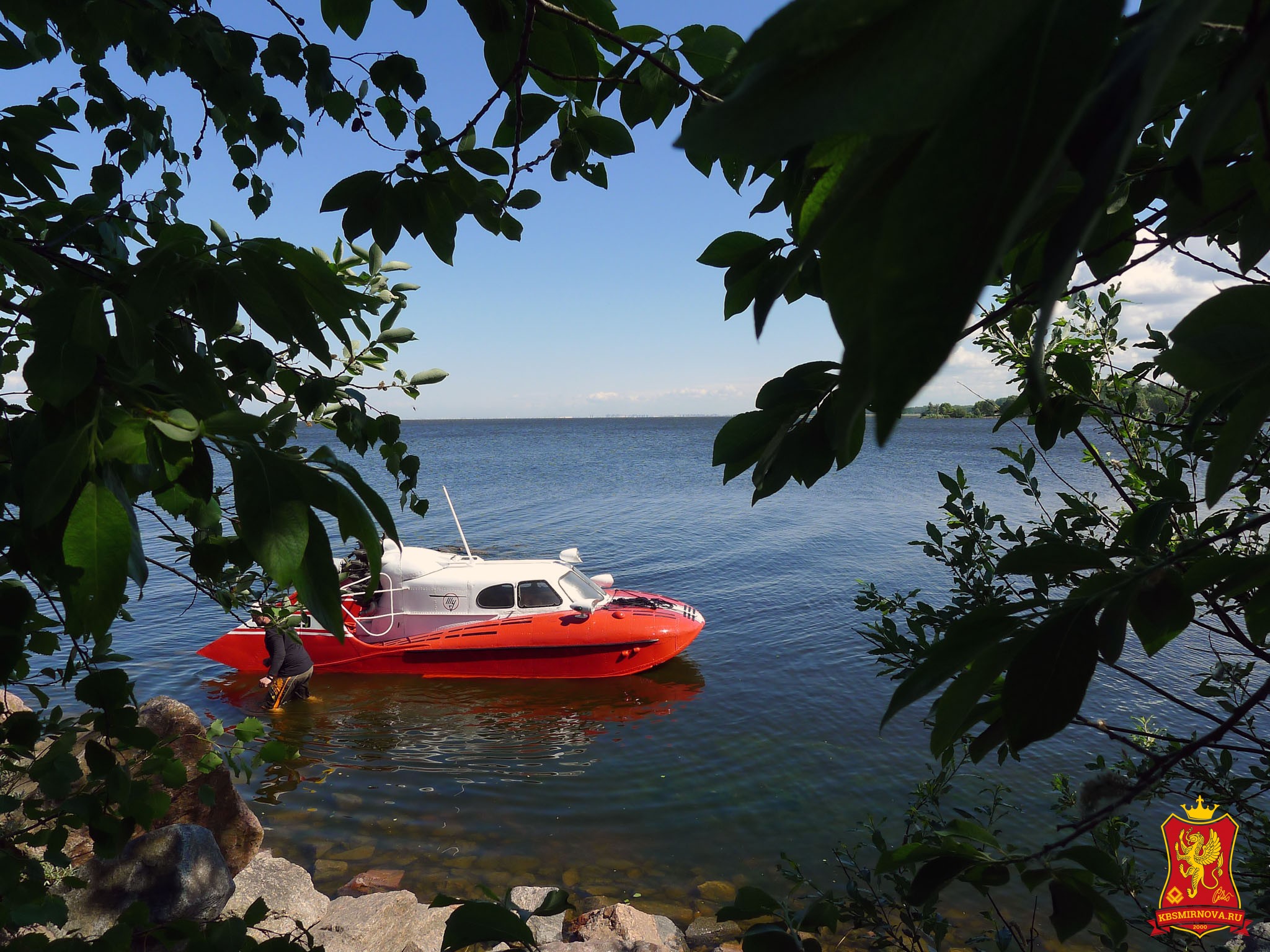

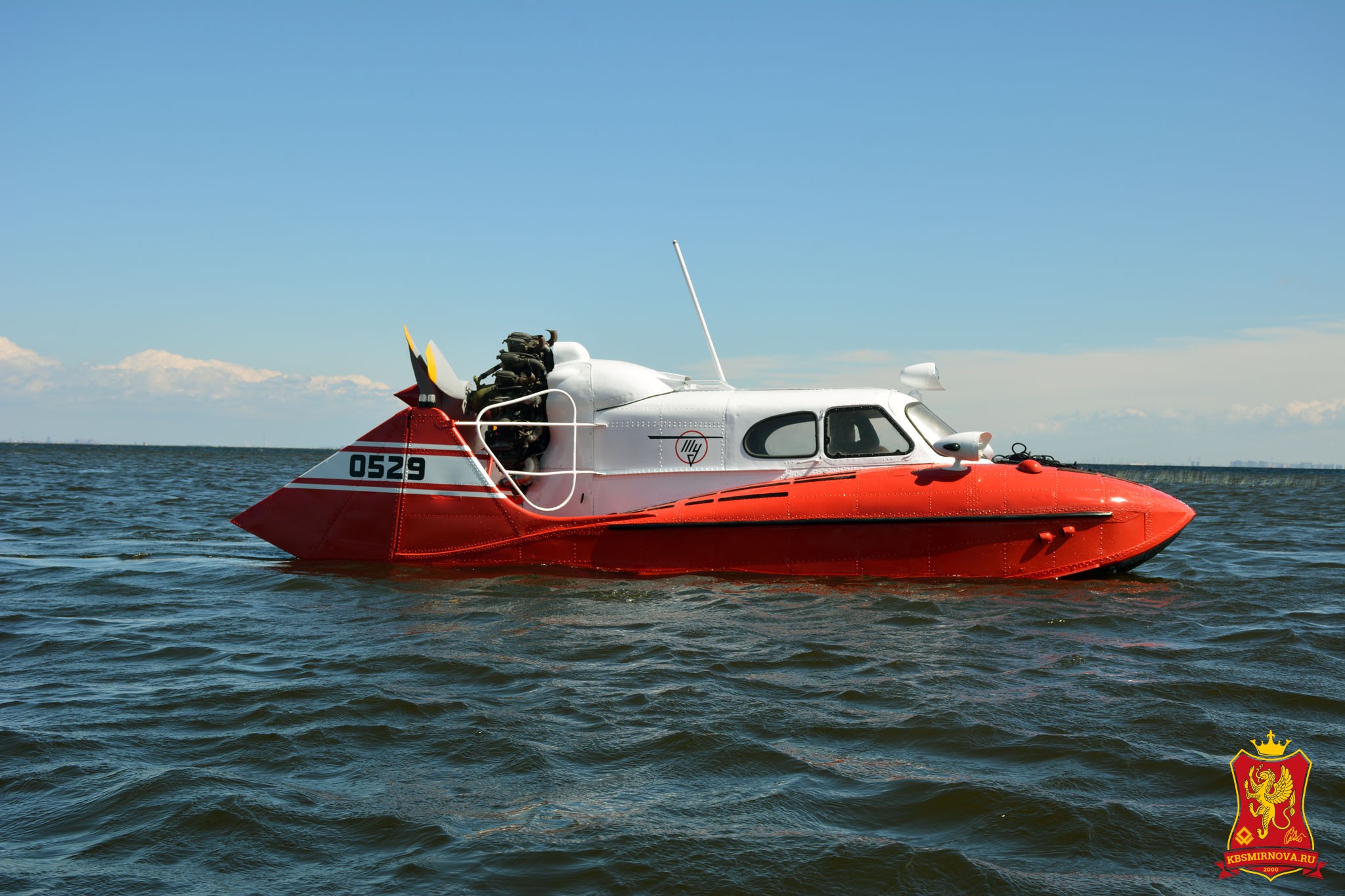

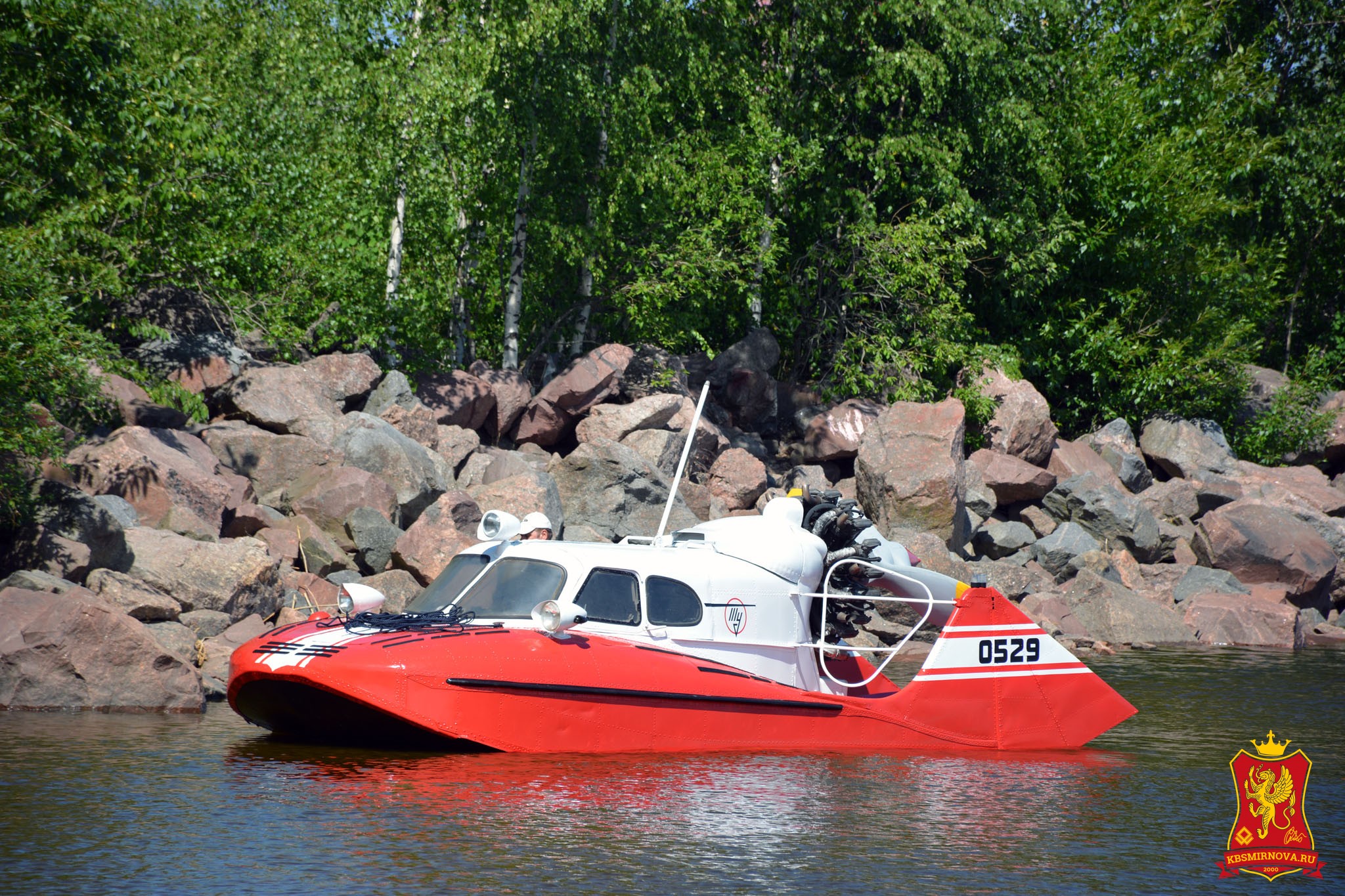

На сегодняшний день сохранились буквально считанные единицы этой техники. Из них в рабочем состоянии сохранилось крайне мало, что, несомненно, увеличивает их коллекционную ценность многократно, учитывая специфичность и уникальность использовавшихся для их постройки запчастей и материалов. Нам повезло и удалось буквально спасти несколько экземпляров. Некоторые из них уже стали частью проектов, другим еще предстоит реставрация.

В КБ Смирнова существует возможность произвести полное восстановление амфибий с соблюдением всех технических норм и правил, что позволяет привести амфибию в полное рабочее состояние и в дальнейшем получать не только эстетическое удовольствие от обладания реликвией, но и почувствовать себя настоящим пилотом за штурвалом аэросаней-амфибии Туполева А-3, а ввиду того, что имеется несколько «живых» экземпляров, можно создать композицию, как в разных цветовых решениях, так и атрибутировать по истории применения (начиная от работы глиссеров в поисково-спасательной службе (синяя), до участия в качестве киносъемочной на воде в съемках фильма С.Бондарчука «Война и Мир» (красная).

Технические характеристики:

  • Длина, мм – 6110;
  • Ширина, мм – 2160;
  • Высота борта, мм – 1270;
  • Водоизмещение, кг – 2100;
  • Максимальная скорость, км/ч – 100;
  • Двигатель – авиационный, поршневой;
  • Мощность, л.с. – 350;
  • Кол-во цилиндров, шт. – 9;
  • Осадка на ходу, м – менее 0,1;
  • Годы выпуска – 1961-1983;
  • Тираж, экз. – 800;
  • Год выпуска – 1983.
